Gitterbox Maße
Abmessungen, Gewicht und Tragfähigkeit im Überblick
Außen 1.240 × 835 × 970 mm, innen 1.200 × 800 × 800 mm, 70 kg Eigengewicht und 1.500 kg Tragkraft — alle Gitterbox Maße auf einen Blick.
Gitterbox

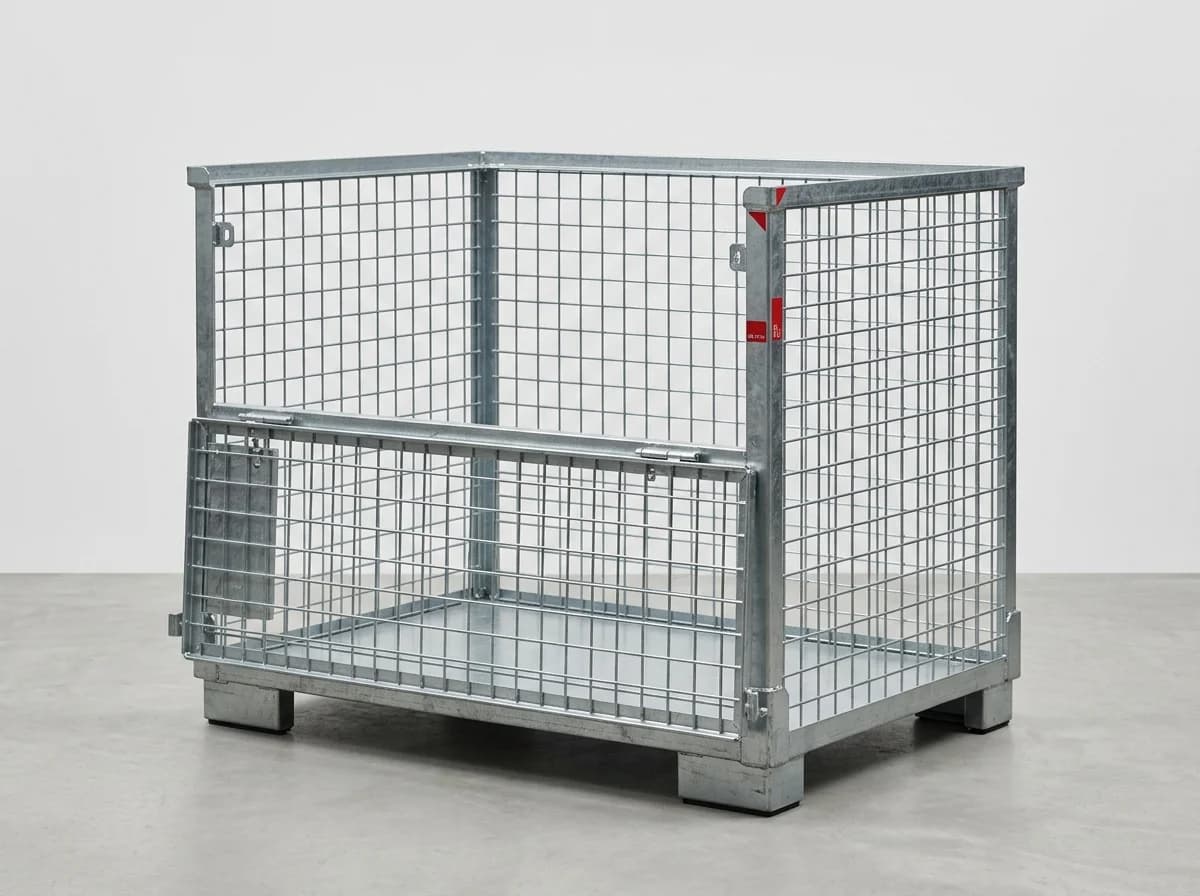

Was ist eine Gitterbox? Definition und Aufbau
Eine genormte Eurogitterbox (UIC 435-3) hat das Außenmaß 1.240 × 835 × 970 mm und das Innenmaß 1.200 × 800 × 800 mm — die Grundfläche entspricht damit exakt einer Europalette. Das Nutzvolumen beträgt rund 0,8 m³. Sie wiegt leer 70 kg und ist 5-fach stapelbar.
Die Gitterbox — auch Eurogitterbox oder DB-Europool-Gitterbox genannt — ist ein genormter Stahl-Stapelbehälter auf Europaletten-Grundfläche. Wichtig für Verlader und Spediteure: Die Gitterbox ist keine Palette im eigentlichen Sinne, sondern ein Behälter, der auf einem Palettenrahmen steht. Sie kombiniert die genormte Stellfläche der Europalette mit einem geschlossenen Gitterkorb für Schüttgut, Kleinteile und empfindliche Ware.
Die Gitterbox Maße sind nach UIC 435-3 und DIN 15155/8 festgelegt. Durch die Europaletten-Grundfläche von 1.200 × 800 mm passt die Gitterbox nahtlos in bestehende Logistik-Prozesse — sie wird im Transport genauso behandelt wie eine Europalette. Eine Übersicht aller Maße im Cluster finden Sie unter Alle Paletten Maße im Überblick.
Charakteristisch ist die abklappbare Vorderwand, über die sich die Box auch im gestapelten Zustand befüllen und entleeren lässt. Die Gitterweite von 50 × 50 mm und das robuste Stahlgitter machen die Gitterbox zum Standard-Mehrwegbehälter in Industrie, Handel und Automobilzulieferung.
Konstruktiv besteht die Eurogitterbox aus einem Stahlrahmen aus L-Profilen, einem Holzboden in Omega-Profilen und vier Seitenwänden aus Drahtgitter (Drahtdurchmesser 4 mm). Eine Längswand trägt zwei drehbar gelagerte Klappen und die genormten Beschriftungstafeln (320 × 240 mm) für Hersteller, Baujahr und EPAL-Kennzeichnung. Die vier Füße erlauben die Aufnahme per Gabelstapler oder Hubwagen von allen vier Seiten (Vierweg-Behälter); der Abstand zwischen den Füßen beträgt 760 bzw. 590 mm.
Abmessungen
Gitterbox Maße — Außen- und Innenmaße im Detail
Die Gitterbox Abmessungen unterscheiden sich nach Außen- und Innenmaß. Das Außenmaß bestimmt den Stellplatzbedarf auf dem LKW, das Innenmaß das nutzbare Ladevolumen. Hier alle Werte der genormten DB-Europool-Gitterbox (UIC 435-3) im Überblick:
| Parameter | Wert (mm) | Wert (cm) |
|---|---|---|
| Außenmaß (L × B × H) | 1.240 × 835 × 970 | 124 × 83,5 × 97 |
| Innenmaß (L × B × H) | 1.200 × 800 × 800 | 120 × 80 × 80 |
| Nutzhöhe | 800 | 80 |
| Unterfahrhöhe | 100 | 10 |
| Gitterweite | 50 × 50 | 5 × 5 |
Die Gitterbox Maße innen von 1.200 × 800 × 800 mm ergeben ein Nutzvolumen von rund 0,8 m³. Damit fasst eine einzelne Gitterbox das Ladevolumen von rund 800 Litern — ideal für lose Klein- und Schüttgüter, die nicht auf einer offenen Palette transportiert werden können.
Die Gitterbox Größe ist europaweit einheitlich genormt. Das Außenmaß von 1.240 × 835 mm liegt nur geringfügig über der reinen Europaletten-Grundfläche (1.200 × 800 mm), da der Gitterkorb leicht übersteht. Für die Stellplatzplanung auf dem LKW wird die Gitterbox dennoch wie eine Europalette gerechnet.
Größen & Varianten
Welche Gitterbox-Größen gibt es?
Es gibt vier verbreitete Gitterbox-Größen: die Eurogitterbox (970 mm hoch, ~0,8 m³), die halbhohe Gitterbox (500 oder 570 mm, ~0,5 m³), die hohe Gitterbox (1.800 mm, ~1,6 m³) und die große Gitterbox (doppelte Breite, ~3,2 m³). Alle teilen die Europaletten-Grundfläche von 1.200 × 800 mm — nur die Eurogitterbox ist EPAL-genormt und tauschfähig.
Während die Eurogitterbox Maße einheitlich nach UIC 435-3 festgelegt sind, gibt es für besondere Anwendungen abweichende Bauhöhen und -breiten. Die Grundfläche bleibt dabei immer kompatibel zur Europalette. Die folgende Tabelle vergleicht die gängigen Varianten:
| Variante | Außenmaß (L × B × H) | Nutzvolumen | EPAL-tauschbar |
|---|---|---|---|
| Eurogitterbox (Standard) | 1.240 × 835 × 970 mm | ~0,8 m³ | Ja |
| Halbhohe Gitterbox | 1.240 × 835 × 500–570 mm | ~0,5 m³ | Nein |
| Hohe Gitterbox | 1.240 × 835 × 1.800 mm | ~1,6 m³ | Nein |
| Große Gitterbox | 1.240 × 1.670 × 1.800 mm | ~3,2 m³ | Nein |
| Faltbare Gitterbox | 1.240 × 835 × 970 mm | ~0,8 m³ | Nein |
Halbhohe Gitterbox
Mit 500 oder 570 mm Höhe etwa halb so hoch wie die Standard-Box — wahlweise ohne Klappe, halb oder voll abklappbar. Ideal für schwere, niedrige Teile, bei denen die volle Bauhöhe nicht benötigt wird.
Faltbare Gitterbox
Bei gleichen Maßen wie die Standard-Box, jedoch zusammenklappbar: Beim Leer-Rücktransport sparen faltbare Gitterboxen bis zu 80 % Stellplatz — das senkt Transport- und Lagerkosten im Mehrweg-Kreislauf deutlich.
Für die hohe und große Gitterbox gilt: Sie nutzen dieselbe Stellfläche, fassen aber durch ihre größere Bauhöhe bzw. Breite ein Vielfaches an Volumen. Beide besitzen vorne eine Klappe und lassen sich übereinander stapeln. Wichtig für Verlader: Diese Sondergrößen sind nicht EPAL-tauschfähig und werden meist im geschlossenen Werkverkehr eingesetzt.
Gewicht & Belastbarkeit
Gitterbox Gewicht, Tragkraft und Auflast
Eine leere Eurogitterbox wiegt 70 kg (bis 2011: ~85 kg). Ihre Tragfähigkeit (Inhalt) liegt bei 1.500 kg (je nach Hersteller 1.000–1.500 kg), die zulässige Auflast beim Stapeln bei 4.400 bis 6.000 kg. Damit lassen sich je nach Qualität drei bis fünf gefüllte Gitterboxen sicher übereinanderstapeln.
Das Gitterbox Gewicht von rund 70 kg im Leerzustand ergibt sich aus der robusten Stahlgitter-Konstruktion. Bis 2011 wog die genormte Box noch rund 85 kg — seitdem ist das leichtere Modell Standard. Das höhere Eigengewicht gegenüber einer Europalette (20–25 kg) ist der Preis für Stabilität, Stapelbarkeit und den geschlossenen Korb.
Die Tragfähigkeit beträgt bis zu 1.500 kg — identisch zur dynamischen Tragkraft einer Europalette. Entscheidend für die Lagerung im Block- oder Hochregal ist die Auflast (Stapellast) von bis zu 6.000 kg: So viel Gewicht darf von oben auf einer einzelnen Box lasten, ohne dass sie nachgibt. Traglast, Auflast und damit die Anzahl stapelbarer Einheiten variieren je nach Hersteller und Qualitätsklasse.
Daraus ergibt sich die 5-fache Stapelbarkeit: Vier gefüllte Boxen mit je 1.500 kg Inhalt (zzgl. Eigengewicht) lasten auf der untersten Box — und bleiben innerhalb der zulässigen 6.000 kg Auflast. In der Blocklagerung sind sogar bis zu sieben Lagen üblich, dann jedoch mit maximal 800 kg Inhalt pro Box.
| Eigenschaft | Wert |
|---|---|
| Eigengewicht | 70 kg (bis 2011: ~85 kg) |
| Tragfähigkeit (Inhalt) | 1.000–1.500 kg |
| Auflast (Stapellast) | 4.400–6.000 kg |
| Stapelbarkeit | 3- bis 5-fach (Block bis 7) |
| Nutzvolumen | ~0,8 m³ (rund 800 l) |
| Drahtdurchmesser | 4 mm |
| Norm | UIC 435-3 / DIN 15155/8 / EN 13626 |
Ausstattung & Merkmale
Ausstattung und Konstruktionsmerkmale der Gitterbox
Bei gleichbleibenden Grundmaßen nach UIC 435-3 unterscheiden sich Gitterboxen vor allem in der Ausführung der Vorderwand und im Zubehör. Diese Konstruktionsmerkmale bestimmen, wie sich die Box befüllen, sichern und stapeln lässt:
Vergleich
Gitterbox vs. Europalette: Wo liegt der Unterschied?
Gitterbox und Europalette teilen sich die Grundfläche von 1.200 × 800 mm — der entscheidende Unterschied liegt im geschlossenen Gitterkorb. Wer lose Klein- und Schüttgüter transportiert, greift zur Gitterbox; für gestapelte, palettierbare Ware reicht die offene Europalette. Die direkte Gegenüberstellung der wichtigsten Maße und Werte:
| Merkmal | Gitterbox | Europalette (EUR 1) |
|---|---|---|
| Grundfläche | 1.200 × 800 mm | 1.200 × 800 mm |
| Außenhöhe | 970 mm | 144 mm |
| Eigengewicht | ~70 kg | 20–25 kg |
| Tragfähigkeit | 1.000–1.500 kg | bis 1.500 kg (dynamisch) |
| Material | Stahlgitter + Holzboden | Holz |
| Bauform | geschlossener Behälter | offener Träger |
| Tauschpool | EPAL / DB-Europool | EPAL |
| Stellplatz auf LKW | 1 Palettenstellplatz | 1 Palettenstellplatz |
Praktischer Vorteil im Pool: Auf eine Gitterbox lässt sich eine Europoolpalette aufsetzen — beide Ladungsträger sind kompatibel und mischen sich problemlos im selben Lager. Für die Transportplanung gilt: Gitterbox und Europalette belegen denselben Stellplatz und werden im Stückgut-Transport identisch abgerechnet. Eine vollständige Maß-Übersicht aller Paletten-Typen finden Sie unter Alle Paletten Maße.
Norm & Tauschpool
Ist die Gitterbox genormt und tauschbar?
Ja: Die DB-Europool-Gitterbox ist nach UIC 435-3, DIN 15155/8 und DIN EN 13626 genormt; die Handhabung regelt VDI 2415. Nur die Eurogitterbox ist im europäischen EPAL-Tauschpool tauschfähig — analog zur Europalette. Nur gütegeprüfte Boxen mit korrekter Kennzeichnung sind tauschberechtigt.
Die Gitterbox DIN ist über mehrere Normen definiert: Die internationale UIC 435-3 (Gütenorm der europäischen Eisenbahnen, Ausgabe 2008), die deutsche DIN 15155/8 und die europäische DIN EN 13626 (Verpackung – Boxpaletten, allgemeine Anforderungen und Prüfverfahren) legen Abmessungen, Werkstoff, Boden, Anstrich und Belastbarkeit fest. Die Handhabung mit Flurförderzeugen regelt zusätzlich die VDI 2415. Diese Normen garantieren, dass Gitterboxen verschiedener Hersteller vollständig kompatibel und stapelbar sind.
Die Qualitätsprüfung erfolgt im Stichprobenverfahren mit Einteilung in kritische, Haupt- und Nebenfehler. Geprüft werden Abmessungen, Zusammenbau, Bodenbeschaffenheit, Anstrich und Werkstoff. Jede Gitterbox muss zudem Baujahr und Hersteller tragen.
Wie die Europalette ist die genormte Eurogitterbox Teil des EPAL-Tauschpools bzw. des DB-Europool-Tauschsystems. Verlader können eine gelieferte Gitterbox beim Empfänger gegen eine gleichwertige Box tauschen, statt sie zurücktransportieren zu müssen — das spart Kosten und schont Ressourcen. Wichtig: Halbhohe, hohe und große Gitterboxen sind nicht EPAL-tauschfähig — nur die Standard-Eurogitterbox.
Nur Gitterboxen mit gültiger Kennzeichnung (Hersteller, Baujahr, EPAL- bzw. DB-Logo) und in einwandfreiem Zustand sind tauschberechtigt. Verbogene oder beschädigte Boxen werden aus dem Tauschpool aussortiert.
Einsatzgebiete
Wofür wird die Gitterbox eingesetzt?
Die Gitterbox ist der Standard-Mehrwegbehälter der europäischen Industrie. Durch den geschlossenen Korb transportiert und lagert sie Ware, die sich nicht auf einer offenen Palette sichern lässt — vom Automotive-Teil bis zum Schüttgut. Diese Branchen setzen am häufigsten auf Gitterboxen:
Automobilindustrie
Das „Arbeitstier“ der Automotive-Branche: Motoren, Achsen, Karosserie- und Anbauteile zirkulieren in Gitterboxen zwischen Zulieferern und Werken — die EPAL-Gitterbox ist die weltweit verbreitetste Tausch-Gitterbox.
Schütt- & Kleinteile
Schrauben, Gussteile, Kunststoffgranulat oder Metallspäne: Lose Schütt- und Kleinteile, die durch das 50 × 50 mm Gitter sicher gehalten werden, ohne von der Palette zu fallen.
Handel & Distribution
Sammelstellen, Retouren und Mischladungen: Die Gitterbox bündelt unterschiedliche Artikel zu einer stapelbaren, sicheren Transporteinheit auf Europaletten-Grundfläche.
Recycling & Entsorgung
Altmetall, Elektroschrott oder sortenreine Wertstoffe lassen sich in robusten Gitterboxen sammeln, stapeln und sicher zur Verwertung transportieren.
Maschinen- & Anlagenbau
Schwere Ersatzteile und Komponenten bis 1.500 kg pro Box werden geschützt gelagert und per Stapler von allen vier Seiten bewegt.
Lager & Intralogistik
Im Block- oder Regallager sind Gitterboxen platzsparend bis zu 5-fach stapelbar und mit Trennwänden, Deckeln oder Abdeckhauben flexibel erweiterbar.
Transport & Logistik
Gitterbox auf dem LKW: Stellplätze und Versand
Da die Gitterbox auf einer Europaletten-Grundfläche von 1.200 × 800 mm steht, entspricht ihr Stellplatzbedarf exakt dem einer Europalette. Auf einen Standard-Sattelzug (13,6 m Ladelänge, 2,40 m breit) passen damit 33 Gitterboxen quer beladen — genau wie 33 Europaletten. Pro Gitterbox rechnet man 0,4 Lademeter (quer) bzw. 0,5 Lademeter (längs).
Beim Stapeln verdoppelt oder verdreifacht sich die Kapazität: Wegen der 5-fachen Stapelbarkeit lassen sich auf der Stellfläche deutlich mehr Boxen unterbringen — vorausgesetzt, das zulässige Gesamtgewicht des Fahrzeugs wird eingehalten. Die exakte Stellplatzzahl je Fahrzeug berechnet der CARGOLO-Lademeterrechner.
| Fahrzeugtyp | Ladefläche (L × B) | Stellplätze Gitterbox |
|---|---|---|
| Sattelzug | 13,6 × 2,4 m | 33 |
| 12t-LKW | 7,4 × 2,4 m | 18 |
| 7,5t-LKW | 6,2 × 2,4 m | 15 |
| Wechselbrücke | 7,45 × 2,4 m | 18 |
